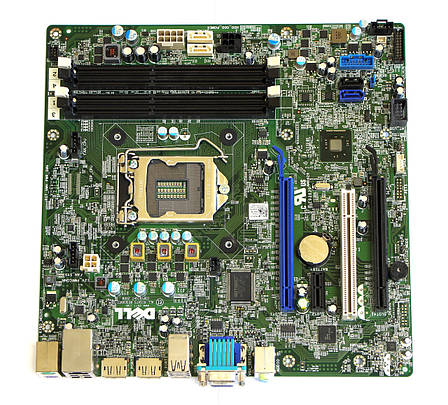

Материнська плата Dell T1700 , s1150, 4xDDR3, 4xSATA, VGA/ DVI, Socket LGA1150 + перехідник

Материнська плата Dell T1700 , s1150, 4xDDR3, 4xSATA, VGA/ DVI, Socket LGA1150

Підтримує процесори i3/i5/i7 Xeon s1150

Форм-фактор

· мікро-ATX: 24,4 см (9,6") x 24,4 см (9,6")

Набір мікросхем

· Intel H57 Express

Частота фронтальної шини (FSB)

· 2,5 ДП/с

Відомості про модернізацію процесора

Відомості про модернізацію пам'яті

Відомості про модернізацію пам'яті:

· Підтримка тільки DDR3 DIMM

· Двоканальна архітектура пам'яті

· Чотири роз'єми DDR3 DIMM (240-контактні)

· Типи DIMM:

· PC3-12800 (DDR3-1600)

· PC3-10600 (DDR3-1333)

· Тільки пам'ять без підтримки ECC, без буферизації

· Підтримка до 16 ГБ на ПК з 64-розрядним процесором

· Максимальна ємність пам'яті при використанні модулів 4 ГБ DDR3 DIMM.

ПРИМІТКА.

В 32-розрядних комп'ютерах може адресуватися не більше 4,0 ГБ оперативної пам'яті. Ця материнська плата не розрахована на 32-розрядні ОС.

Відео

Інтегроване відео на базі Intel

*Функція інтегрованого відео недоступна для встановлення дискретної відеокарти.

· Інтегрована відеокарта на базі набору мікросхем Intel (при наявності встановленого сумісного ЦП)

· Вбудована графіка Intel HD

Аудіо

Вбудоване звукова карта Realtek ALC888S

Мережеве обладнання

LAN: Gigabit 10-Base-GT

Роз'єми розширення

· 1 роз'єм PCI Express x16 (для відеокарти)

· 3 роз'єми PCI Express x1 (для мережевої або звукової карти, TV-тюнера тощо)

· 1 роз'єм міні-плати PCI Express x1

Порти вводу/виводу

Порти вводу-виводу на задній панелі

1. Порти USB: 2

2. Оптичний вихідний роз'єм S/PDIF

3. Порт IEEE 1394

4. RJ45 LAN

5. Роз'єм відеоадаптера

6. Центральний динамік/сабвуфер (помаранчевий)

7. Вихід для підключення заднього динаміка (чорний)

8. Вихід для підключення бічного динаміка (сірий)

9. Лінійний вхід (світло-синій)

10. Лінійний вихід (лимонний)

11. Мікрофон (рожевий)

12. Порт DVI

13. Порти USB: 4

Внутрішні роз'єми

· 1 роз'єм вентилятора CPU

· 4 гнізда DIMM

· 1 роз'єм живлення 24-контактний ATX

· 1 роз'єм живлення 4-контактний ATX

· 4 роз'єми SATA

· 6 контактних груп USB з підтримкою 8 роз'ємів USB

· Роз'єм LED карти WLAN

· Перемичка скидання CMOS

· Перемичка скидання пароля BIOS

· Роз'єм передньої панелі

· Роз'єм SPDIF OUT

· ЗА ROM Recovery

· Роз'єм 1394

· Динамік

· Роз'єм динаміка на передній панелі

· 1 роз'єм PCI-E x16

· 3 роз'єми PCI-E x1

· 1 роз'єм PCI-E Mini-Card

· 1 роз'єм вентилятора ПК

Розведення материнської плати

Рис. : Задня панель введення/виведення

1. Порти 1 і 2 інтерфейсу USB 2.0.

2. Оптичний вихідний роз'єм S/PDIF. Цей порт підключається до зовнішнього аудіопристроєм.

3. Порт IEEE 1394. Цей 6-контактний порт IEEE 1394 забезпечує високошвидкісне підключення аудіо-та відеопристроїв, периферійних пристроїв зберігання, ПК і портативних пристроїв.

4. Порт LAN RJ-45. Цей порт дозволяє підключатися до локальної мережі (ЛОМ) через мережевий концентратор.

5. Роз'єм відеоадаптера. Призначений для монітора VGA або іншого VGA-сумісного пристрою.

6. Вихід центрального динаміка/сабвуфера (помаранчевий). До нього підключається центральний динамік/сабвуфер.

7. Вихід для підключення заднього динаміка (чорний). До нього підключається задній динамік у 4-, 6 - або 8-канальної аудіосистеми.

8. Вихід для підключення бічного динаміка (сірий). До нього підключаються бічні динаміки в 4-, 6 - або 8-канальної аудіосистеми.

9. Лінійний вхід (світло-блакитний). До цього порту підключаються магнітофон, програвач CD або DVD -дисків та інші аудиоисточники.

10. Лінійний вихід (лимонного кольору). До цього порту підключаються навушники або гучномовець. У 4-, 6 - або 8-канальному режимі цей роз'єм виконує функції виходу передніх динаміків.

11. Мікрофон (рожевий). До цього порту підключається мікрофон.

12. Порт DVI. Стандарт DVI є стандартом підключення комп'ютерів до цифрових моніторів і забезпечує подачу чисто цифрового відеосигналу на цифровий плоский дисплей або проектор.

13. Порти USB 2.0: 3, 4, 5 і 6. Ці 4 порти універсальної послідовної шини (USB) дозволяють підключати пристрої USB 2.0.
